XTL-800系列高清体视显微镜详细技术参数

一、用途

   XTL-800系列显微镜在观察物体时能产生正立的三维空间影像。立体感强，成像清晰和宽阔，又具有长工作距离，并是适用范围非常广泛的常规显微镜。立体显微镜操作方便、直观、检定效率高，适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷（印刷错位、塌边等）的检定、单板PC的检定、真空荧光显示屏VFD的检定等等，立体显微镜将实物的图像放大后显示在显示屏幕上，可以将图片保存，放大，打印。配测量软件可以测量各种数据。电脑型立体显微镜数码立体显微镜

二、系统简介

    立体显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。

三、技术参数：

1. 目镜

2. 类型	放大倍数	视场（mm）
   目镜	10X	φ20

2.物镜变倍范围 0.8X-5X

3.显微镜为连续变倍，变倍比为 6.5：1

4.双瞳距调节范围 55-75mm

5.移动工作距离： 95mm

6.总放大倍数： 7—360X（以17寸显示器，2X倍的大物镜为例）

7.可以直接电视机或电脑上观察实物图像

四、仪器特点

1.ZOOM-650连续变倍立体显微镜具备无比清晰的图像质量，　超宽的视觉效果，是您的最佳选择。

2.具有高性能、高品质，同时又有着很高的性价比。

3.产品长期的质量保证－采用“五防”设计，防尘、防油、防水污染、防霉、防静电，可根据不同用户的使

  用环境及条件特殊定制。

4.可广泛用于电子工业生产线的检验、印刷线路板的检定、单板PC的检定、真空荧光显示屏VFD的检定、工业

  上的装配、测试、以及品质控制，尤其是IT产业的检测。

5.立体显微镜周到的人机学设计简化了显微镜的调节和操作，更加保证操作者长时间舒适操作。

五、系统组成

电脑型体视显微镜（XTL-800E）1、显微镜 2、适配镜 3、摄像器(CCD) 4、图像采集卡 5.计算机

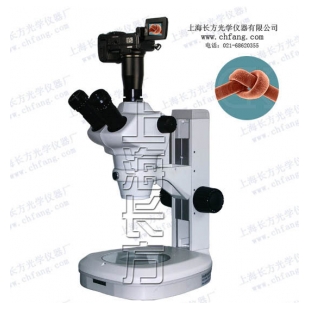

数码相机体视显微镜（XTL-800E）1、显微镜 2、适配镜 3、数码相机

数码显微成像系统 电脑显微成像系统
